一、概述

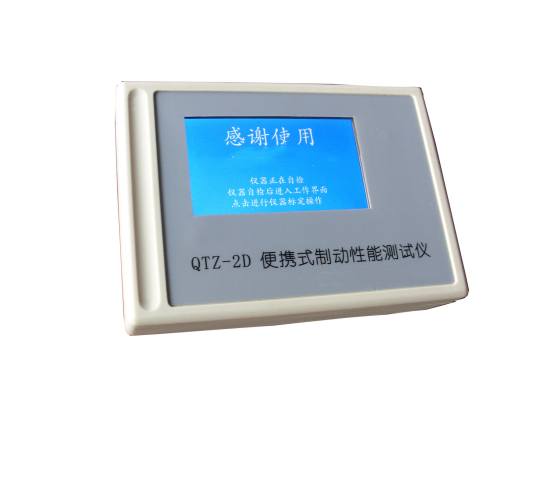

QTZ-2D便携式制动性能测试仪（以下简称仪器）是针对中国国情、根据国家强制性标准GB7258-2012《机动车运行安全技术条件》路试检验制动性能的要求专门研制开发的，适用于机动车辆制动性能路试检测。

本仪器能测量车辆制动全过程。本仪器采用了高灵敏度的进口加速度传感器和ARM微处理器、彩色触摸液晶、外配汉字打印机。它可直接提供MFDD（充分发出的平均减速度）、平均减速度、最大减速度、制动协调时间、制动总时间、制动初速度、制动距离等测试结果。本仪器具有以下特点：体积小，重量轻，操作简便，车牌号输入、日期自动打印功能，使用过程中不需要设定车速，可不需要与车辆进行机械和电气安装连接（即无踏板开关）。

二、工作原理

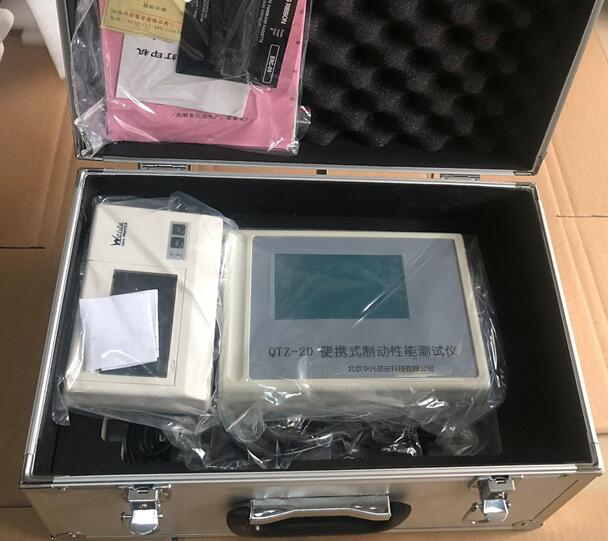

本仪器主要组成部分：传感器、智能化微处理单元、微型打印机、彩色触摸液晶屏。

本仪器是以加速度传感器作为探测元件，微处理器通过模糊处理进行智能化的判断，找出制动的起点与终点，通过对减速度以及时间的测量，经过微处理机的高速运算，输出符合GB7258-2012《机动车运行安全技术条件》路试检验制动性能中的规定。

本仪器采用的具有国外水平的加速度传感器，保证了仪器的高精度和耐冲击性。制动性能的测试结果可储存在仪器内，由微型打印机打印出来，还可通过RS232串行通讯（用户选配）发送到计算机再作进一步分析。

三、主要技术指标和特点

1. 测量范围：减速度：±1.5g（±14.7m/s2 ）误差：±2％;

距离：0～99.99m      时间：0～20.00s

速度：10.00～100.00 km/h

2. 分辨率： 加速度:0.01m/s2;  速度:0.01km/h;

时间：0.01s；    距离：0.01m

3. 显 示: 320×240彩色触摸液晶显示

4. 操作简便:所有功能菜单形式、触摸操作。

5. 输 出:  (1)外置汉字打印机  (2) RS232通讯（用户选配）

6. 数据存储、日历时钟，数据不丢失，可存储300组数据。

7. 供 电: 内置锂电池DC7.4V

8.主机电源适配器DC8.4V 1A，外置打印机电源适配器DC5V 3A。
