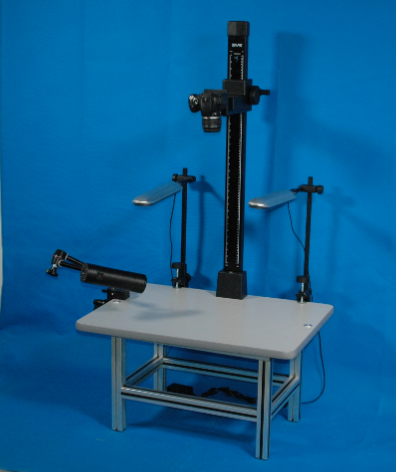

HXGP-IV型偏振光照相翻拍仪

价格：9600.00元/套

产品功能

白光拍照、脱影拍照、偏振光拍照、分色照相。

产品配置

规格参数

1. 底板尺寸：800x600mm

2. 底板支架：长600，宽400，高400mm

3. 立柱长度：1000mm

4. 白光灯具：LED白光，2x27W

5. 脱影灯箱：620x470x33mm

6. 均匀光灯：20W LED

7. 转换接圈：58-62、62-67、67-72、72-77mm

8. 检偏镜：M58mm,线偏振

9. 起偏镜：M62mm,线偏振

10. 滤光片：M58mm，红、橙、黄、绿、蓝

11. 万向臂：长度900mm

12.供电电源：AC220V，50Hz

使用方法

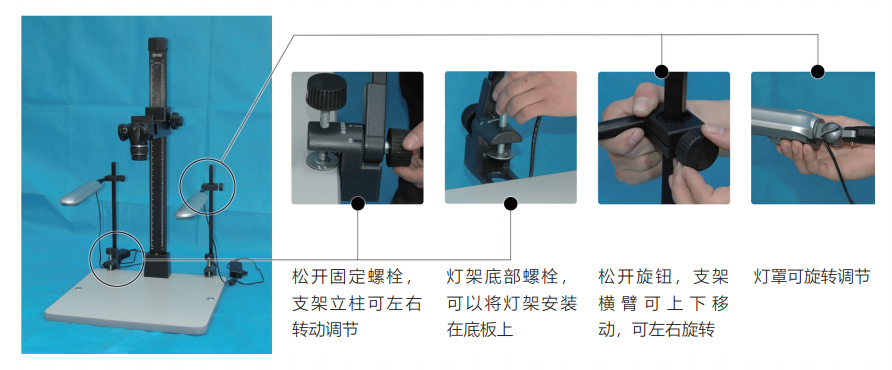

1. 将底板安装在底板支架上，立柱安装在底板上，相机安装在相机底座上（在立柱上，可上下移动）。底板距地面高度400mm，适合人体操作。

2. 转动相机底座上的手轮，底座带动相机沿立柱上下移动，调整合适的拍照距离。在取景器中看到良好的图像效果，就可以拍照了。

3. 灯具支架固定在底板上，白光灯具安装在支架上。调整灯具支架的位置，使灯具为物证提供良好的照明条件，可进行白光照相。

4. 脱影灯箱放置在底板上，物证放置在脱影灯箱上。点亮脱影灯箱，物证周边的阴影会消失，可进行脱影照相。

5. 将万向臂安装在底板上，均匀光灯安装在万向臂上，起偏镜安装在均匀光灯出光口上，检偏镜安装在照相机镜头上，可进行偏振光照相。

6. 将万向臂安装在底板上，均匀光灯安装在万向臂上，分别将红、橙、黄、绿、蓝滤光片安装在照相机镜头上，可进行分色照相。

7. 四个转换接圈可保证M58mm的滤光片和检偏镜可以安装在各种口径的镜头上。
