HXTZ-II型同轴光摄影仪（电池供电）

价格：7000.00/套


产品用途

用于拍照水平面浅色光滑客体上的潜在指纹。

用于拍照竖立面浅色光滑客体上的潜在指纹。

用于拍照彩色光滑客体上的潜在指纹。

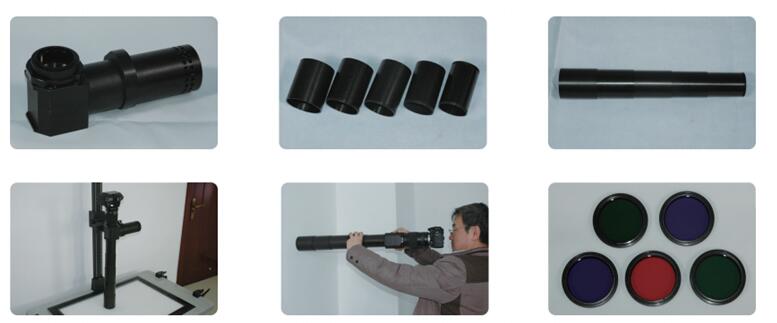

配置内容



产品介绍

1. 同轴光摄影仪是一种自带光源和电源的定向反射镜。

2. 转换接圈：使定向反射镜与不同型号的镜头连接。

3. 遮光筒：单个遮光筒长度15cm，5节遮光筒以螺纹方式连接成75cm长的遮光筒。遮光筒内壁进行了消除反射光的处理，不会因反光影响指纹反差。

工作原理

1. 自带光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。

2. 背景对入射光产生垂直向上的定向反射，反射光全部出现在定向反射方向，能量集中在垂直向上的反射方向上。

3. 指纹对入射光进行漫反射，在各个方向上都有反射光，能量分散在各个方向上。

4. 在垂直方向观察，背景反射光全部进入镜头，指纹反射光只有小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。

5. 同轴光摄影仪下端安装滤光片，滤光片的颜色与潜在指纹的背景颜色相近，只有此颜色的光才能进入镜头。相较于指纹纹线，背景对此颜色光的反射率更高，背景与指纹的反差更大。

6. 遮光筒防止环境杂光干扰。

拍照水平面浅色光滑客体上的潜在指纹

1. 将相机和微距镜头安装在同轴光摄影仪上（使用转换接圈可连接各种口径的镜头）。

2. 将潜在指纹放置在同轴光摄影仪下方，用螺纹连接遮光筒，根据拍照距离确定连接遮光筒的数量，用遮光筒罩住潜在指纹，阻挡杂光干扰。

3. 打开自带光源，光源发出的光，经过半透半反镜的反射，垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。

4. 调整相机的高度，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。

拍照竖立面浅色光滑客体上的潜在指纹

1. 将相机和微距镜头安装在同轴光摄影仪上端（使用转换接圈可连接各种口径的镜头）。

2. 用螺纹连接几个遮光筒（根据拍照距离确定连接遮光筒的数量），将遮光筒安装在同轴光摄影仪的下端。

3. 手托同轴光摄影仪和遮光筒，使遮光筒罩住竖立面上的潜在指纹，阻挡杂光干扰。

4. 打开自带光源，光源发出的光，经过半透半反镜的反射，垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。

5. 调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。

拍照彩色光滑客体上的潜在指纹

1. 将相机和微距镜头安装在同轴光摄影仪上端（使用转换接圈可连接各种口径的镜头）。

2. 选择与潜在指纹背景颜色相近的滤光片，安装在同轴光摄影仪的下端。

3. 将潜在指纹放置在同轴光摄影仪下方，把几个遮光筒用螺纹连接起来呈长筒形（根据拍照距离确定叠放遮光筒的数量），用遮光筒罩住潜在指纹，阻挡杂光干扰。

4. 打开自带光源，光源发出的光，经过半透半反镜的反射，垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。

5. 调整相机的高度，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。
