HXTZ-I型同轴光摄影仪



主机重量：1.1kg

尺寸：265x90x80mm

价格：4200.00元/套

铝合金箱尺寸：265x90x80mm

产品用途

  用于拍照水平面浅色光滑客体上的潜在指纹。

配置内容

产品介绍

1.同轴光摄影仪：是一种自带光源的定向反射镜。

2.转换接圈：使定向反射镜与不同型号的镜头连接。

3.遮光筒：单个遮光筒长度10cm，8节遮光筒以叠放方式连接成80cm长的遮光筒。遮光筒内壁进行了消除反射光的处理，不会因反光影响指纹反差。

工作原理

自带光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。

背景对入射光产生垂直向上的定向反射，反射光全部出现在定向反射方向，能量集中在定向反射方向。

指纹对入射光进行漫反射，反射光出现在各个方向，能量分散在各个方向。

在垂直方向观察，背景反射光全部进入镜头，指纹反射光只有很小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。

遮光筒防止环境杂光干扰。

拍照水平面浅色光滑客体上的潜在指纹

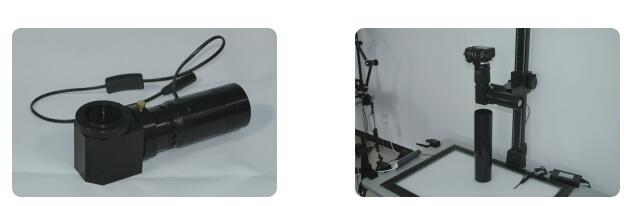

1.将同轴光摄影仪安装在翻拍仪上，相机的微距镜头连接在同轴光摄影仪上（使用转换接圈可连接各种口径的镜头）。

2.将潜在指纹放置在同轴光摄影仪下方，把几个遮光筒叠放起来呈长筒形，根据拍照距离确定叠放遮光筒的数量，用遮光筒罩住潜在指纹，阻挡杂光干扰。

3.自带光源发出的光照射在半透半反镜上，经过反射，光垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。

4.调整相机的高度，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。
